كيفية قياس وتحديد حجم مشبك الخرطوم المطلوب بشكل صحيح؟

في التطبيقات الصناعية والسيارات والزراعة وحتى المنزلية اليومية، مشبك خرطوم (المعروفة أيضًا باسم بكرات الخراطيم أو المشابك) هي مكونات أساسية تضمن التشغيل المحكم والآمن والموثوق لأنظمة نقل السوائل أو الغاز. ومع ذلك، فإن العديد من التسريبات والفشل غالبا ما تنبع من سوء السلوك مشبك خرطوم اختيار الحجم.

لماذا يعد القياس الدقيق أمرًا بالغ الأهمية؟

المبدأ الأساسي لاختيار حجم مشبك الخرطوم هو التأكد من أن القطر المطلوب يقع ضمن نطاق التثبيت الأدنى والأقصى للمشبك، ويفضل أن يكون في منتصف هذا النطاق.

صغير جدًا: لا يمكن تركيب المشبك أو ربطه، مما يؤدي إلى فشل التثبيت.

كبير جدًا: حتى عند تشديده إلى الحد الأقصى، لا يمكن للمشبك توفير ضغط شعاعي كافٍ، مما يؤدي إلى ضعف الختم أو تسرب ضغط النظام أو انفصال الخرطوم.

ضيق أو فضفاض بشكل مفرط: حتى لو كان من الممكن تثبيته، فإنه يؤثر على عزم الدوران وقوة التثبيت للمشبك، مما قد يتسبب في تلف موضعي للخرطوم أو فشل الإجهاد على المدى الطويل.

خطوات القياس الصحيحة لحجم مشبك الخرطوم: لتحديد حجم مشبك الخرطوم المطلوب، تحتاج إلى قياس القطر الخارجي (OD) لـ "الخرطوم المثبت". يرجى ملاحظة أن الكائن الذي يتم قياسه هو الخرطوم المثبت على التركيب أو الأنبوب.

الخطوة 1: قم بقياس القطر الخارجي (OD) للخرطوم المثبت

هذه هي الخطوة الأكثر أهمية.

الأدوات المطلوبة: استخدم الفرجار الورني عالي الدقة أو شريط القياس (للخراطيم ذات القطر الكبير).

تركيب الخرطوم: أدخل الخرطوم بالكامل (على سبيل المثال، خرطوم مطاطي، خرطوم سيليكون) في الجزء الشريطي من التركيب أو التركيب أو الأنبوب المراد تثبيته.

القياس الدقيق: قم بقياس القطر الخارجي للخرطوم في الموضع الذي تم تركيبه فيه بالفعل على التركيب وجاهز لمشبك الخرطوم.

ملاحظة هامة: سوف يتوسع القطر الخارجي للخرطوم بعد تركيبه على التركيب. هذا القطر الموسع هو الحجم الفعلي الذي يحتاج مشبك الخرطوم إلى تثبيته. لا تقم أبدًا بقياس القطر الخارجي للخرطوم فقط في حالته غير المثبتة.

متوسط القياس: يوصى بقياس القطر عند نقطتين متعامدتين على المحيط وأخذ المتوسط للتخلص من التشوه الإهليلجي الطفيف.

الخطوة الثانية: الاختيار والمطابقة - مطابقة نطاق تثبيت الخرطوم

بعد الحصول على "القطر الخارجي للخرطوم المثبت" الدقيق، فإن الخطوة التالية هي مطابقة مواصفات مشبك الخرطوم.

تحديد نطاق المنتج: ستشير منتجات مشبك الخرطوم الاحترافية إلى "الحد الأدنى لقطر التثبيت" و"أقصى قطر للتثبيت".

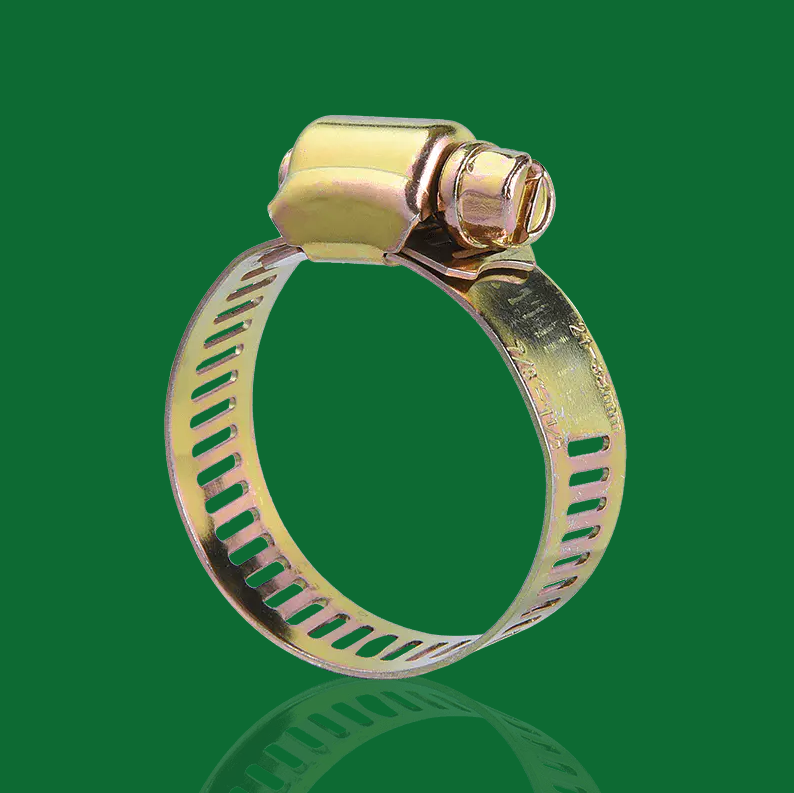

على سبيل المثال: قد تكون مواصفات مشبك خرطوم الترس الدودي 20 مم - 32 مم.

مبدأ المطابقة: تأكد من أن القطر الخارجي للخرطوم المثبت الذي قمت بقياسه يقع ضمن الثلث الأوسط من نطاق مواصفات مشبك الخرطوم المحدد.

إذا كان القطر المقاس 25 مم، فإن المشبك 20 مم - 32 مم مثالي لأنه يقع في المنتصف، مما يترك هامش تعديل كافٍ.

الاختيار المتقدم: مع الأخذ في الاعتبار بيئة التطبيق ونوع مشبك الخرطوم

إلى جانب القياس الدقيق للأبعاد، صحيح مشبك خرطوم يتطلب الاختيار أيضًا مراعاة بيئة التطبيق المحددة ومتطلبات الأداء لتحديد نوع مشبك الخرطوم الأكثر ملاءمة:

بيئات الضغط العالي أو الاهتزازات العالية:

الوصف: عندما يحتاج توصيل الخرطوم إلى تحمل الضغط الداخلي العالي، أو عندما يتعرض النظام لاهتزازات ميكانيكية متكررة.

نوع مشبك الخرطوم الموصى به: يجب اختيار مشابك الخرطوم من النوع T لأنها توفر قوة تثبيت أعلى وأكثر اتساقًا، مما يضمن توصيلات موثوقة.

البيئات ذات التغيرات الجذرية في درجات الحرارة:

الوصف: قد تؤدي التقلبات الكبيرة في درجة حرارة تشغيل النظام إلى تمدد حراري كبير وانكماش للخرطوم، مما يؤثر على أداء الغلق.

نوع مشبك الخرطوم الموصى به: يوصى باستخدام مشابك خرطوم القوة الثابتة. تعوض هذه المشابك تلقائيًا تغيرات القطر من خلال آلية زنبركية مدمجة، مما يحافظ على قوة تثبيت ثابتة عبر نطاق درجة الحرارة بالكامل ويمنع التسربات.

البيئات التي تتطلب مقاومة عالية للتآكل:

الوصف: ينطبق على البيئات المسببة للتآكل مثل الرطوبة أو رذاذ الملح أو البيئات البحرية أو الاتصال بالوسائط الكيميائية.

نوع مشبك الخرطوم الموصى به: يجب استخدام مشابك خرطوم من الفولاذ المقاوم للصدأ 316. إنها توفر أعلى مستوى من مقاومة التآكل، مما يضمن أن يحافظ الاتصال على السلامة الهيكلية والأداء في ظل الظروف القاسية.

يعد اختيار حجم مشبك الخرطوم بشكل صحيح هو حجر الزاوية لضمان عمل نظام السوائل الخاص بك بشكل آمن ومضاد للتسرب. إذا كانت لديك أي أسئلة حول مواصفات مشبك الخرطوم أو كنت تحتاج إلى حلول مخصصة، فلا تتردد في الاتصال بفريقنا الفني المحترف لمشبك الخرطوم.
