كيفية تشديد المشبك خرطوم؟

المشابك خرطوم تعتبر من أدوات التثبيت المهمة، وتستخدم على نطاق واسع لتوصيل الخراطيم وتجهيزات الأنابيب لمنع التسربات، خاصة في أنابيب السيارات، ومضخات المياه، والمراوح، والأنظمة الهيدروليكية. يعد تشديد مشابك الخرطوم بشكل صحيح أمرًا ضروريًا لموثوقية النظام وسلامته.

فهم نوع مشبك الخرطوم الخاص بك

قبل البدء في التشديد، يجب عليك أولا تحديد نوع مشبك خرطوم الذي تستخدمه. تشمل الأنواع الشائعة المتوفرة في السوق ما يلي:

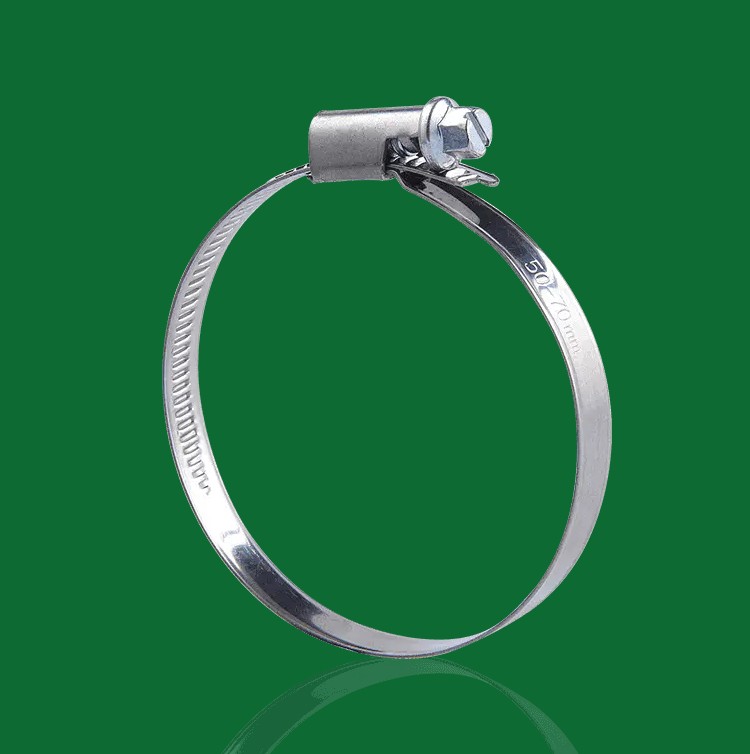

• مشابك خرطوم المحرك الدودي (مثل الأنماط الأمريكية والألمانية):
  • تتميز مشابك الخراطيم الأمريكية (مثل تلك التي نقدمها، والتي تستخدم عملية ثقب) بمقاومتها للالتواء والضغط، وعزم الدوران المتوازن، والقفل الآمن. يتم شدها باستخدام برغي معدني يدفع الأسنان على شريط معدني.


  • تتميز مشابك الخراطيم الألمانية عادةً بقوة شد أعلى ويتم تصنيعها بدقة أكبر.


• مشابك الأنابيب المحملة بنابض: تتميز هذه عادةً بقوة تثبيت محددة مسبقًا ويتم استخدامها في البيئات ذات التقلبات الكبيرة في درجات الحرارة، مما يلغي الحاجة إلى التثبيت اليدوي.


• المشابك الأسلاك: تتكون هذه بشكل أساسي من سلكين فولاذيين ويتم ربطهما باستخدام صمولة أو أداة خاصة.



بالنسبة لمشابك خرطوم المحرك الدودي التي تتطلب تشديدًا يدويًا، فإن معرفة الإجراء الصحيح هو المفتاح.

خطوات تركيب وربط مشابك الخرطوم بشكل صحيح

يعد موضع التثبيت المناسب وعزم الدوران المناسب عنصرين أساسيين لضمان الأداء الأمثل لمشابك الخرطوم.

1. تحديد موضع مشبك الخرطوم

أدخل الخرطوم بالكامل في التركيب، وتأكد من أنه في وضع العمل الصحيح. ثم قم بوضع مشبك خرطوم فوق الخرطوم، فوق جزء الخرطوم الذي يغطي التركيب بالكامل. الموضع المثالي هو حوالي 6 مم (1/4 بوصة) من نهاية الخرطوم، مع تجنب أي أضلاع أو شطب في نهاية الخرطوم لضمان تطبيق قوة التثبيت على المنطقة الفعالة للتركيب.

2. التشديد الأولي

استخدم أداة مناسبة (عادةً مفك براغي أو مفتاح ربط) لإجراء الربط الأولي للمسمار المعدني. قم بربط مشبك الخرطوم بما يكفي فقط لتثبيته في مكانه والسماح بضبطه يدويًا أو باستخدام أداة.

3. تطبيق عزم الدوران الصحيح

هذه هي الخطوة الأكثر أهمية. يجب أن يكون عزم الدوران المطلوب لتشديد مشبك الخرطوم صحيحًا تمامًا:

فضفاضة جدًا: قد يتسبب ذلك في حدوث تسربات، خاصة في البيئات ذات الضغط العالي أو الاهتزاز.

الإفراط في التشديد: يمكن أن يتلف الخرطوم، أو يقطع مادة الخرطوم، أو يكسر الشريط المعدني أو المسمار (على سبيل المثال، يمكن أن ينكسر الشريط الفولاذي لمشبك الخرطوم ذو النمط الأمريكي تحت ضغط قوي بسبب عملية الختم المجوف).

الإجراء الموصى به:

• استشر الشركة المصنعة لمشبك الخرطوم (أو لمنتجات مثل مشابك الخرطوم ذات النمط الأمريكي) لمعرفة قيم عزم الدوران الموصى بها. تختلف قيم عزم الدوران اعتمادًا على مادة مشبك الخرطوم (مثل الفولاذ المقاوم للصدأ أو الفولاذ الكربوني) والحجم ومادة الخرطوم.


• استخدم مفتاح عزم الدوران لتشديد دقيق. بالنسبة لمعظم مشابك الخراطيم القياسية، يتراوح عزم الدوران الموصى به عادة بين 2.5 نيوتن متر و5 نيوتن متر.


• إذا لم يكن مفتاح عزم الدوران متاحًا، فقم بإحكام ربطه بشكل متساوٍ وتدريجي حتى لا يتحول مشبك الخرطوم بسهولة ولكن دون تشوه ملحوظ أو انتفاخ في مادة الخرطوم. الهدف هو مشبك آمن ومُعزَّز بشكل متساوٍ.



4. التفتيش النهائي وإعادة التثبيت

بعد فترة من تشغيل النظام (على سبيل المثال، بعد تدوير درجة الحرارة أو الضغط)، قد يرتخي مشبك الخرطوم قليلاً بسبب تشوه مادة الخرطوم أو ضغطها. يوصى بالفحص وإعادة التثبيت بعد العملية الأولية لضمان أداء خالٍ من التسرب على المدى الطويل.

النصائح والاعتبارات الرئيسية

• اختيار الأداة: استخدام الأدوات الصحيحة أمر بالغ الأهمية. بالنسبة لمشابك خرطوم المحرك الدودي، يلزم عادةً وجود مفتاح ربط أو مفك براغي مسطح.


• توافق المواد: في التطبيقات المقاومة للتآكل مثل المعالجة الكيميائية أو معالجة المياه، يجب اختيار مشابك الخراطيم المصنوعة من الفولاذ المقاوم للصدأ لضمان المتانة.


• تجنب الترابط المتقاطع: أثناء الشد، تأكد من الارتباط الصحيح بين المسمار والشريط المعدني لتجنب الخيوط المتقاطعة.



الاختيار الصحيح والتركيب والتشديد مشبك خرطومs ضرورية للتشغيل الموثوق للعمليات الصناعية أو المركبات أو الآلات. إذا كنت تبحث عن موصلات خراطيم جذابة من الناحية الجمالية ومقاومة للالتواء ومقاومة للضغط، فإن مشابك الخراطيم ذات الطراز الأمريكي لدينا هي خيار ممتاز.
