ما هو الفرق بين مشابك الأذن المفردة والمزدوجة؟

تستخدم مشابك الأذن المفردة أذنًا واحدة مجعدة لإغلاق سريع وآمن على الأنابيب ذات الجدران الرقيقة أو المرنة، بينما تستخدم مشابك الأذن المزدوجة أذنين لقوة تثبيت أعلى واستقرار أفضل في التطبيقات الأكبر أو ذات الضغط العالي. يعتمد الاختيار بينهما على قطر الأنبوب والمواد ومتطلبات الضغط ومدى استدامة الاتصال.

ما هو مشبك الأذن الواحد؟

مشبك الأذن المفردة - والذي يُطلق عليه أيضًا مشبك الأذن الواحدة أو المشبك على طراز Oetiker - عبارة عن شريط من الفولاذ المقاوم للصدأ مزود بحلقة مرتفعة واحدة، أو "الأذن"، يتم تجعيدها باستخدام أداة الكماشة. بمجرد ضغط الأذن، ينكمش الشريط بشكل موحد حول الخرطوم أو الأنبوب، مما يخلق ختمًا دائمًا مانعًا للتسرب.

تُستخدم هذه المشابك بشكل شائع في أنظمة تبريد السيارات وخطوط الوقود والأنابيب الطبية وتطبيقات السباكة حيث تكون المساحة محدودة ويفضل الاتصال المنخفض. يتم وضع المشبك النهائي على الخرطوم تقريبًا، مما يجعله مثاليًا للتركيبات الضيقة.

المواصفات النموذجية

• نطاق القطر: عادة 8 ملم إلى 32 ملم
• عرض النطاق: عادة 7 ملم إلى 8 ملم
• المواد: الفولاذ المقاوم للصدأ سلسلة 300 في معظم الإصدارات القياسية
• التثبيت: يتطلب كماشة مخصصة لمشبك الأذن أو أداة تجعيد

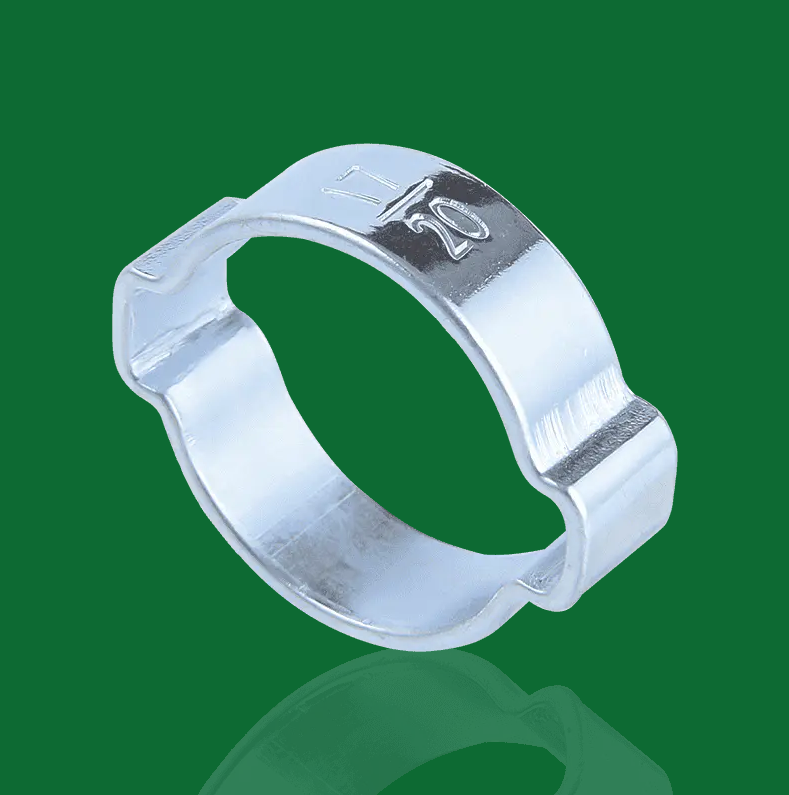

ما هو مشبك الأذن المزدوج ؟

يتميز مشبك الأذن المزدوج بأذنين مرتفعتين متوضعتين بشكل متناظر على طول الشريط. يتم تجعيد كلتا الأذنين في وقت واحد أو بالتسلسل أثناء التثبيت. يعمل الضغط ثنائي النقاط على توزيع قوة التثبيت بشكل متساوٍ عبر منطقة أوسع، وهو أمر مهم بشكل خاص للأنابيب ذات القطر الأكبر أو مواد الخراطيم الأكثر صلابة.

تُستخدم مشابك الأذن المزدوجة بشكل متكرر في تطبيقات التمهيد لمحور السرعة الثابتة (CV)، وقنوات الهواء، وتجميعات الخراطيم الصناعية حيث عزم دوران أعلى أو مقاومة للاهتزاز مطلوب. إنها قادرة على التعامل مع أقطار الخراطيم التي قد تكون غير مناسبة لتصميم أذن واحدة.

المواصفات النموذجية

• نطاق القطر: عادة 20 ملم إلى 80 ملم وما بعدها
• عرض النطاق: عادة 7 ملم إلى 13 ملم
• المواد: الفولاذ المقاوم للصدأ أو الفولاذ الكربوني المطلي بالزنك
• التثبيت: يتطلب أداة تجعيد واسعة الفك أو مزدوجة الأذن

المقارنة جنبا إلى جنب

يلخص الجدول أدناه أهم الاختلافات بين مشابك الأذن المفردة والمزدوجة عبر عوامل الأداء والتطبيق الرئيسية.

كيف تختلف قوة التثبيت بين التصميمين

عندما يتم تجعيد مشبك أذن واحد، فإن كل التوتر في الشريط ينشأ من نقطة واحدة. يجب أن يكون الشريط مصممًا لنقل هذا التوتر بالتساوي حول محيط الخرطوم بالكامل. يعمل هذا بشكل موثوق مع الأنابيب ذات القطر الأصغر (عادةً أقل من 25 مم) حيث يكون الشريط قصيرًا بدرجة كافية بحيث يظل الضغط ثابتًا حول الختم بأكمله.

مع الأقطار الأكبر، يمكن أن تؤدي نقطة شد واحدة إلى إغلاق غير متساوٍ - قد يضغط أحد جانبي الشريط بقوة أكبر من الآخر. تعمل مشابك الأذن المزدوجة على حل هذه المشكلة عن طريق تقسيم عملية التثبيت إلى نقطتي اتصال متماثلتين، مما يقلل بشكل كبير من خطر التسربات الناجمة عن توزيع الضغط غير المتساوي. بالنسبة للتطبيقات التي يزيد قطرها عن 30 مم تقريبًا، تعد تصميمات الأذن المزدوجة هي الاختيار الأكثر موثوقية بشكل عام.

عملية التثبيت والأدوات

يتطلب كلا النوعين من المشابك أداة تجعيد مخصصة - كماشة مشبك الخرطوم القياسية لن تنتج ختمًا موثوقًا به. ومع ذلك، تختلف الأدوات في هندسة الفك.

تركيب مشبك أذن واحد

1. قم بتحريك المشبك المفتوح فوق الخرطوم قبل توصيل التركيب.
2. ادفع الخرطوم بالكامل على الشوكة أو الحلمة المناسبة.
3. ضع الأذن فوق منتصف أخدود الاحتفاظ بالتركيبات.
4. اضغط على الأذن بالكامل باستخدام أداة الكماشة ذات الفك الضيق حتى ينغلق الفكان.
5. تأكد من طي الأذن بالكامل مع عدم وجود فجوة مرئية بين الساقين.

تركيب مشبك الأذن المزدوج

1. قم بتحريك المشبك المفتوح فوق الخرطوم أو الحذاء قبل التجميع.
2. ضع المكون بالكامل على العمود أو التركيب.
3. قم بتوسيط المشبك فوق شفة الختم أو الأخدود.
4. استخدم أداة تجعيد واسعة الفك أو مزدوجة الأذن للضغط على كلتا الأذنين في وقت واحد أو واحدة تلو الأخرى.
5. تأكد من أن كلتا الأذنين مجعدتان تمامًا وأن الشريط مستقر على السطح.

لا ينبغي إعادة استخدام أي نوع من المشبك بعد الإزالة. قطع الشريط هو طريقة الإزالة الصحيحة؛ إن محاولة رفع الأذن المجعدة أو فكها تؤدي إلى إضعاف المعدن وتعريض سلامة المشبك للخطر.

سيناريوهات التطبيق المشتركة

حيث تتفوق مشابك الأذن الواحدة

• خطوط وقود السيارات والمبردات: خراطيم ذات قطر صغير (عادة 8-16 ملم) حيث تكون المسافة بين المكونات ضئيلة
• الأنابيب الطبية والمخبرية: ختم نظيف ومنخفض المستوى مطلوب لأنابيب السيليكون أو PVC
• السباكة السكنية: حلقات تجعيد PEX (تصميم ذو أذن واحدة) تستخدم في خطوط إمداد المياه مقاس 1/2 بوصة و3/4 بوصة
• تصريف الأجهزة والتكييف: خراطيم تصريف المكثفات حيث يتعلق الأمر بالضغط المنخفض

أين مشبك الأذن المزدوجs مفضلة

• أحذية محور السيرة الذاتية: تطبيق الأذن المزدوجة الأكثر شيوعًا؛ الأحذية كبيرة الحجم ومرنة وتخضع للدوران والثني المستمر
• خراطيم الشاحن التوربيني والمبرد الداخلي: خراطيم سيليكون ذات قطر أكبر مع ضغط معزز معتدل
• الخراطيم الهوائية والهيدروليكية الصناعية: حيث يكون الاهتزاز أو التدوير الحراري مهمًا
• المعدات الزراعية والبناء: مجموعات خراطيم أكبر تتعرض لظروف خارجية قاسية

اعتبارات المواد والتآكل

يتوفر كلا النوعين من المشابك من الفولاذ المقاوم للصدأ (درجة 304 أو 316 الأكثر شيوعًا) والفولاذ الكربوني مع طلاء الزنك. للتطبيقات المعرضة للرطوبة أو الملح أو المواد الكيميائية، ينصح بشدة الفولاذ المقاوم للصدأ - يمكن أن تبدأ الإصدارات المطلية بالزنك في إظهار التآكل خلال 12 إلى 24 شهرًا في البيئات الخارجية أو البحرية.

يوفر الفولاذ المقاوم للصدأ 316 مقاومة أفضل لبيئات الكلوريد (مثل الاستخدام البحري أو الساحلي) مقارنةً بالدرجة 304 الأكثر شيوعًا. بالنسبة لمعظم تطبيقات السيارات والسباكة العامة، يعتبر الفولاذ المقاوم للصدأ 304 مناسبًا ومتاحًا على نطاق أوسع.

كيفية اختيار المشبك المناسب لتطبيقك

استخدم نقاط القرار التالية للاختيار بين التصميمين:

• قطر الخرطوم أقل من 25 ملم: عادةً ما يكون مشبك الأذن الواحد كافيًا وأسهل في التثبيت في المساحات الضيقة
• قطر الخرطوم أكثر من 30 ملم: اختر مشبك أذن مزدوج لتوزيع الضغط بشكل متساوٍ
• بيئة اهتزاز عالية: توفر الأذن المزدوجة مقاومة أفضل للتعب بسبب حمل التثبيت المتوازن
• خلوص شعاعي محدود للغاية: قد يكون الملف الجانبي السفلي للأذن الواحدة بعد التجعيد ضروريًا
• مادة خرطوم صلبة أو سميكة الجدار: يوفر مشبك الأذن المزدوج قوة التثبيت الأكبر اللازمة لضغط المادة بالكامل
• مواصفات استبدال OEM: قم دائمًا بمطابقة نوع المشبك المحدد من قبل الشركة المصنعة للحفاظ على هندسة الختم الصحيحة

عند استبدال المشبك في مجموعة موجودة، فإن الطريقة الأكثر أمانًا هي مطابقة نوع المشبك الأصلي وحجمه والمادة تمامًا. يمكن أن يؤدي استبدال تصميم مختلف - حتى التصميم الذي يبدو مناسبًا - إلى عدم كفاية قوة الختم أو عدم القدرة على الجلوس بشكل صحيح على أخدود الاحتفاظ بالتجهيزات.
