ما هو خرطوم؟

A مشبك خرطوم هو جهاز تثبيت يستخدم لتثبيت الخرطوم على أحد التركيبات مثل الشوكة أو الحلمة، مما يمنع تسرب السوائل أو الغاز عند نقطة الاتصال. في كل نظام ميكانيكي تقريبًا يعتمد على نقل السوائل أو الغاز، تعتمد سلامة وصلة الخرطوم بشكل مباشر على جودة وملاءمة المشبك الذي يثبته في مكانه. سواء كنت تتعامل مع أنظمة تبريد السيارات، أو المحركات البحرية، أو الري الزراعي، أو بناء البنية التحتية للصرف الصحي، فاختر النوع الصحيح من مشبك الخرطوم هو قرار هندسي أساسي.

وفقًا لمراجع الصناعة بما في ذلك معايير SAE الدولية ومواصفات DIN، يستمر السوق العالمي لمشابك الخراطيم ومكونات التثبيت ذات الصلة في النمو مع زيادة تعقيد الآلات وزيادة الطلب على أنظمة إدارة السوائل. تسيشي Hengtuo الأجهزة المحدودة ، التي تأسست في عام 2005 في مدينة Cixi، مقاطعة Zhejiang، تنتج أكثر من 30 مليون مشبك خرطوم سنويًا عبر سلاسل متعددة بما في ذلك النمط الأمريكي، النمط الألماني، النمط البريطاني، النمط القوي، ومشابك الأذن الفردية، لخدمة العملاء محليًا ودوليًا.

توفر هذه المقالة لمحة فنية شاملة عن أنواع المشبك خرطوم وبيانات الأداء وإرشادات الاختيار ومخططات الحجم وأمثلة التطبيق لمساعدة المهندسين والميكانيكيين ومحترفي المشتريات على اتخاذ قرارات مستنيرة.

أنواع مشابك الخرطوم: نظرة عامة كاملة

هناك عدة متميزة أنواع المشابك خرطوم تم تصميم كل منها وفقًا لظروف محددة ونطاقات الضغط ومتطلبات التثبيت. يساعدك فهم الاختلافات بينهما على اختيار المشبك الأقوى والأنسب لتطبيقك.

مشبك خرطوم لولبي على الطراز الأمريكي (محرك دودي).

النمط الأمريكي مشبك خرطوم المسمار ، المعروف أيضًا باسم مشبك المحرك الدودي، هو النوع الأكثر شهرة وتنوعًا على مستوى العالم. يتميز بشريط مشقوق مع غطاء لولبي ملولب. تحول المسمار المشبك خرطوم يعمل على توسيع أو تقليص قطر النطاق، مما يسمح بالتعديل المستمر. تحظى مشابك الخراطيم الأمريكية المصنوعة من الفولاذ المقاوم للصدأ بشعبية خاصة في خراطيم الرادياتير وخطوط الوقود ووصلات إمدادات المياه نظرًا لسهولة تركيبها وإعادة استخدامها.

نطاق المواصفات الرئيسية: بأقطار عادة من 8 ملم إلى 300 ملم؛ يصل ضغط العمل إلى 2.5 بار للدرجات القياسية وأعلى لمتغيرات الخدمة الشاقة. تنتج شركة Hengtuo مشابك على الطراز الأمريكي من الفولاذ الكربوني المطلي بالزنك والفولاذ المقاوم للصدأ 304/316، مما يوفر مقاومة للتآكل مناسبة للبيئات البحرية والكيميائية.

مشبك خرطوم على الطراز الألماني

تتوافق المشابك ذات النمط الألماني مع معايير DIN 3017 وتتميز بنطاق أوسع مقارنة بالمشابك ذات النمط الأمريكي، وشريط تهوية مثقوب، وهيكل مبيت أقوى. يقوم هذا التصميم بتوزيع قوة التثبيت بشكل متساوٍ، مما يجعلها مناسبة تمامًا لنقل السوائل ذات الضغط العالي في الآلات الثقيلة ومحركات الديزل والمعدات الصناعية. ال المشبك خرطوم الصلب في النمط الألماني يعمل عادة عند ضغوط تتجاوز 3 بار في الإعدادات الصعبة.

مشبك خرطوم على الطراز البريطاني

تم تصميم المشابك ذات النمط البريطاني وفقًا للمعيار BS 5315 والمواصفات ذات الصلة. وهي معروفة ببنية شريطية صلبة وأداء إغلاق موثوق به في توصيلات الأنابيب على متن السفن، وفي دوائر تبريد السيارات، وفي الأنابيب الصناعية الثابتة. إن تصميمها البسيط يجعل من السهل الحصول عليها واستبدالها، وهو أمر ذو قيمة في حالات الصيانة الميدانية.

مشبك قوي للخدمة الشاقة

تم تصميم المشابك ذات النمط القوي خصيصًا لظروف العمل القاسية. إنها تتضمن مواد شريطية معززة وآليات لولبية محسنة لتوفير قوة تثبيت فائقة وأداء مضاد للاهتزاز. هذه مثالية مثل أفضل مشابك خرطوم لخراطيم المبرد في المركبات الثقيلة، ومعدات الطرق الوعرة، وأنظمة الضخ الصناعية حيث يضغط الاهتزاز والتدوير الحراري باستمرار على الاتصال.

مشبك أذن واحد (مشبك خرطوم تجعيد)

المشبك ذو الأذن الواحدة، وهو نوع من تجعيد خرطوم المشبك يستخدم أذنًا بارزة واحدة يتم ضغطها بأداة كماشة خاصة. بمجرد تجعيده، فإنه يشكل ختمًا دائمًا وواضحًا للتلاعب. هذا التصميم مضغوط للغاية ومناسب بشكل خاص للمساحات الضيقة. شائع في أنظمة وقود السيارات وخطوط سائل الفرامل والمعدات الطبية، يوفر مشبك الأذن الواحد مقاومة ممتازة للاهتزاز وغالبًا ما يعتبر من بين أقوى خرطوم المشبك خيارات للمنشآت الدائمة.

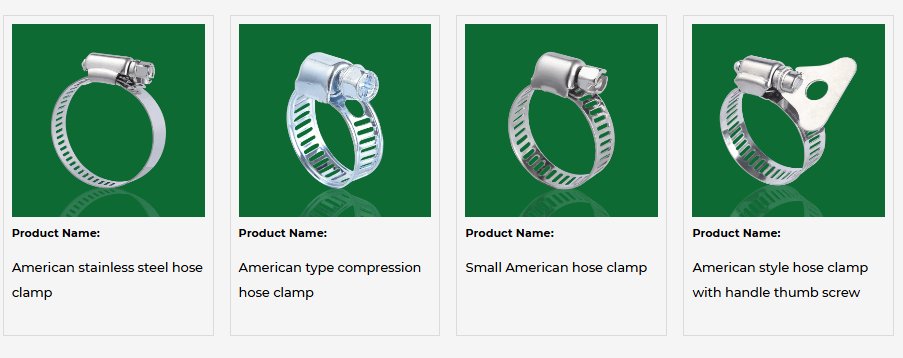

مجموعة منتجات Cixi Hengtuo Hardware: (من اليسار إلى اليمين) مشبك خرطوم أمريكي من الفولاذ المقاوم للصدأ، مشبك خرطوم ضغط من النوع الأمريكي، مشبك خرطوم أمريكي صغير، مشبك خرطوم على الطراز الأمريكي مع برغي إبهام للمقبض.

مخطط حجم خرطوم المشبك وكيفية قراءته

يبدأ اختيار المشبك الصحيح بقياس القطر الخارجي (OD) للخرطوم بعد تركيبه على الشوكة أو الحلمة. هذا هو القطر الخارجي المضغوط، وليس القطر الداخلي للخرطوم. موثوقة مخطط حجم المشبك خرطوم يسمح لك بمطابقة القطر الخارجي للخرطوم مع الحد الأدنى والحد الأقصى لقطر المشبك.

يعرض الجدول التالي مقاسات المشبك اللولبي القياسية ذات النمط الأمريكي استنادًا إلى سلسلة إنتاج Hengtuo الشائعة، والتي تتماشى مع إرشادات الأبعاد SAE J1508:

عند العمل مع أ 4 خرطوم المشبك الحجم أو أي مشابك خرطوم صغيرة، تأكد دائمًا من أن عرض الشريط يتطابق مع طول وصلة الخرطوم لضمان ضغط متساوي. تؤدي تغطية النطاق غير الكافية إلى حمل غير متساوٍ واحتمال تلف الخرطوم.

اختيار المواد: مشابك خرطوم بلاستيكية مقابل مشابك خرطوم فولاذية

يعد اختيار المواد من بين القرارات الأكثر أهمية في تطبيقات تثبيت الخراطيم. الفئتان الأساسيتان هما المشابك خرطوم بلاستيكية والمشابك المعدنية، مع المشبك خرطوم الصلبs (وخاصة الفولاذ المقاوم للصدأ) تهيمن على البيئات الصعبة.

المشابك خرطوم بلاستيكية

مشابك خرطوم بلاستيكية فهي خفيفة الوزن ومقاومة كيميائيًا لبعض الأحماض والقلويات التي تهاجم المعادن. يتم استخدامها بشكل شائع في السباكة المختبرية، والري منخفض الضغط، وتجهيز الأغذية حيث يجب تجنب التلوث المعدني أو التآكل الجلفاني. ومع ذلك، فهي تتحمل درجة حرارة محدودة (عادة -20 إلى 80 درجة مئوية) وقوة شد أقل، مما يجعلها غير مناسبة لبيئات السيارات أو الصناعية ذات الاهتزازات العالية.

مشابك خرطوم من الفولاذ المقاوم للصدأ

من بين أفضل المشابك خرطوم بالنسبة لمعظم التطبيقات الهندسية، يتم تصنيع تلك التطبيقات من الفولاذ المقاوم للصدأ 304 أو 316. توفر الدرجة 304 مقاومة جيدة للتآكل بشكل عام وتعمل بشكل جيد في خدمات السيارات والزراعة والخدمات الصناعية العامة. توفر الدرجة 316 مقاومة معززة للكلوريدات والبيئات البحرية، مما يجعلها المادة المفضلة للقوارب والمنشآت الساحلية. تنتج شركة Hengtuo كلا النوعين بعرض نطاق يتراوح من 8 مم إلى 25 مم حسب السلسلة.

التطبيقات: حيث يكون لقط الخراطيم أكثر أهمية

لقط خرطوم هي عملية أساسية عبر مجموعة واسعة من الصناعات. تتراوح عواقب فشل المشبك من تسرب بسيط للسوائل إلى فشل النظام بالكامل وحوادث السلامة. فيما يلي قطاعات التطبيق الأساسية لمشابك Hengtuo و أنواع مختلفة من المشابك خرطوم الأنسب لكل منهما.

• السيارات: خراطيم الرادياتير، أنابيب المبرد، خطوط الوقود، خطوط الفراغ. النمط الأمريكي والمشابك القوية هي الأكثر شيوعًا أنواع المشابك خرطوم السيارات ، والتي غالبا ما تحددها الشركات المصنعة للمعدات الأصلية. يُفضل استخدام مشابك محرك الدودة المصنوعة من الفولاذ المقاوم للصدأ لطول العمر.
• البحرية وبناء السفن: دوائر مياه التبريد، وصلات العادم الرطبة، خراطيم مضخة الآسن. النمط البريطاني والمشابك ذات الطراز الأمريكي SS 316 تقاوم التآكل في المياه المالحة.
• الزراعة والري: أنظمة الري بالرش، خراطيم شفط المضخات، خطوط نقل الأسمدة. توفر المشابك ذات القطر الأكبر (الحجم من 44 إلى 64) ذات عرض النطاق العريض تثبيتًا متساويًا للخراطيم المطاطية المرنة.
• محركات الديزل والبنزين: خراطيم سحب الشاحن التوربيني، ووصلات مبرد الزيت، وخراطيم تحويل سائل التبريد. مشابك ذات نمط قوي مع مبيت مقوى تتعامل مع الاهتزاز العالي والتدوير الحراري.
• البناء والتشييد: واجهات الصرف الصحي وقنوات التدفئة والتهوية وتكييف الهواء ووصلات كعب إمدادات المياه. تحافظ المشابك ذات عرض النطاق الأثقل على سلامة الختم عند التحولات الصلبة من الأنابيب إلى الخرطوم.

كيفية اختيار مشبك الخرطوم الأفضل لاحتياجاتك

اختيار مشابك خرطوم جيدة لتطبيقك المحدد يتطلب النظر في خمس معلمات رئيسية:

1. خرطوم OD ومجموعة المشبك: قم دائمًا بقياس القطر الخارجي للخرطوم المضغوط. يجب ضبط المشبك على المدى المتوسط ​​تقريبًا لتوزيع القوة بشكل مثالي. الرجوع إلى أ مشبك خرطومs size chart لتأكيد التوافق.
2. متطلبات الضغط: تأكيد تشغيل النظام وزيادة الضغط. حدد مشبكًا تم تصنيفه أعلى من الحد الأقصى لضغط النظام مع عامل أمان مناسب.
3. نطاق درجة الحرارة: تحقق من الحد الأدنى (الهشاشة) والحد الأقصى لدرجات حرارة الخدمة (الزحف، الاسترخاء) مقابل ورقة بيانات مادة المشبك.
4. البيئة: تؤثر المياه المالحة والأحماض والتعرض للأشعة فوق البنفسجية والأبخرة الكيميائية على اختيار المواد. هناك حاجة إلى الفولاذ المقاوم للصدأ 316 أو الطلاءات الخاصة للظروف القاسية.
5. طريقة التثبيت: إذا كان الختم الدائم مطلوبًا أو لم يكن من المتوقع إعادة الفتح، فإن أنواع مشابك الخرطوم المجعدة مثل مشابك الأذن المفردة تكون مناسبة. عندما يكون من المتوقع إجراء التعديل أو الاستبدال، فإن أنواع البراغي توفر مزايا واضحة.

رسم تخطيطي ثلاثي الأبعاد: مكونات مشبك خرطوم لولبي على الطراز الأمريكي

يوضح مخطط SVG متساوي القياس التالي المكونات الرئيسية للنمط الأمريكي القياسي (محرك الدودة) مشبك خرطوم المشبك ، وهو المشبك الأكثر تحديدًا على نطاق واسع في وصلات الخراطيم الصناعية والسيارات.

حول شركة تسيشي Hengtuo الأجهزة المحدودة

تسيشي Hengtuo الأجهزة المحدودة هي شركة متخصصة في تصنيع مشابك الخرطوم وسلسلة المشابك، تأسست عام 2005 في مدينة Cixi، مقاطعة Zhejiang، الصين. توظف الشركة حاليًا ما يقرب من 100 شخص وتحقق حجم إنتاج سنوي قدره 30 مليون مشبك خرطوم عبر سلسلة متعددة. تتمتع مدينة Cixi بموقع استراتيجي بجوار محطة Beilun الدولية للسفن في Ningbo من الشرق، وYuyao من الغرب، وجسر خليج Hangzhou من الشمال، مما يوفر لشركة Hengtuo اتصالًا لوجستيًا متميزًا للشحنات المحلية والدولية.

تقوم شركة Hengtuo بإنتاج وتوفير مجموعة كاملة من أنواع مشابك الخراطيم، بما في ذلك النمط البريطاني، النمط الألماني، النمط الأمريكي، النمط القوي، ومشابك الأذن المفردة. تتوفر المواصفات المخصصة لتلبية متطلبات الأبعاد والمواد الخاصة بالعميل. يتم تصنيع جميع المنتجات مع التركيز على مقاومة الضغط العالي، ومقاومة التآكل، والموثوقية الهيكلية ، وهي معتمدة للاستخدام في التطبيقات بما في ذلك السيارات والجرارات والسفن ومحركات البنزين ومحركات الديزل وأنظمة الري بالرش وبناء هياكل الصرف.

بفضل البنية التحتية التقنية القوية، ومعدات التصنيع المتقدمة، وبرنامج الاختبار الداخلي الكامل، ونموذج الخدمة الشاملة بدءًا من تطوير المنتج وحتى الإنتاج وحتى دعم ما بعد البيع، تحافظ Hengtuo على فلسفة العمل المتمثلة في الجودة والسعر العادل. يتم تصدير المنتجات عالميًا، وتستمر الشركة في الاستثمار في تحسين العمليات لتعزيز رضا العملاء.
